Ibarmia

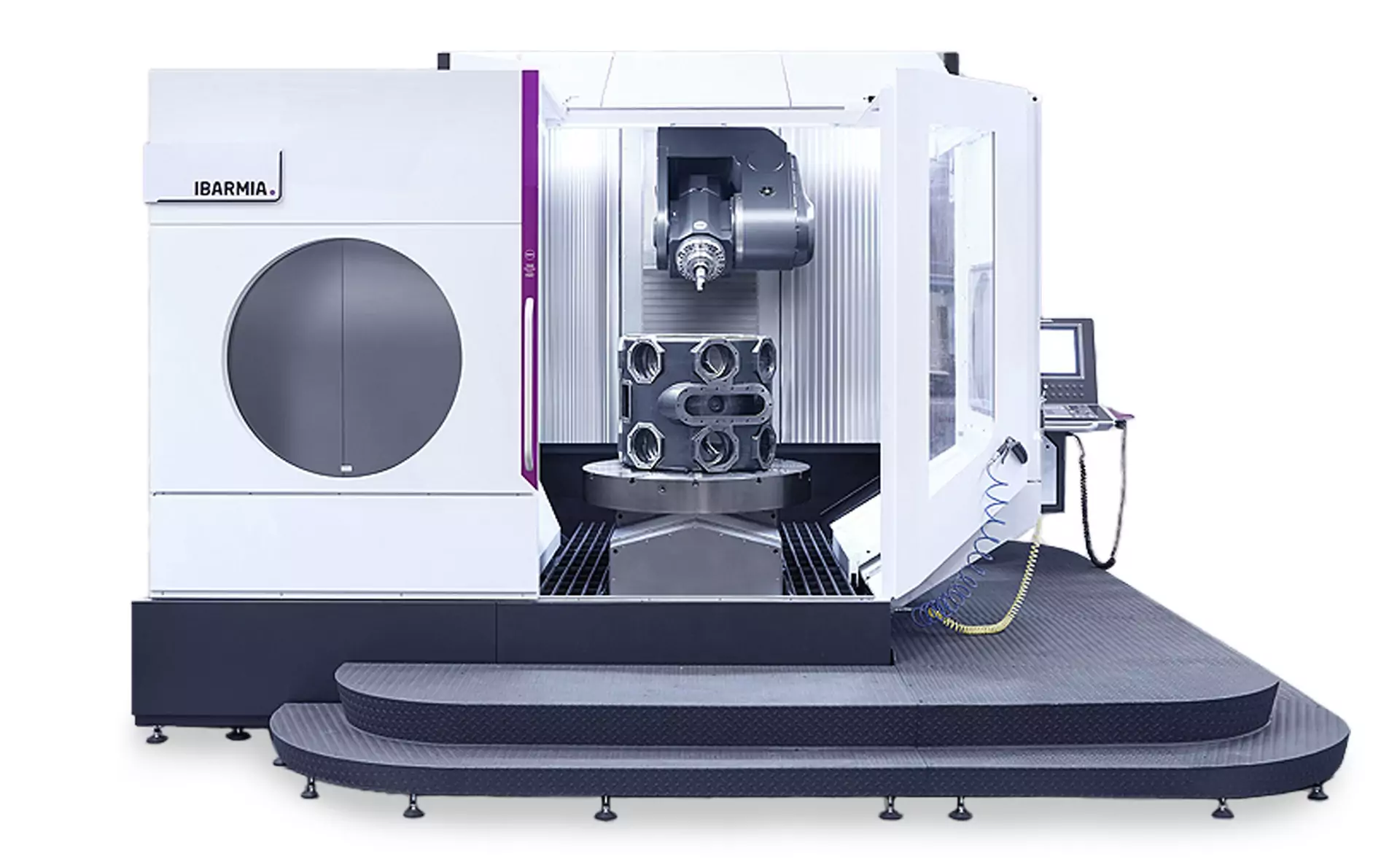

THC 16 MULTIPROCESS

Ibarmia Logo
Neumaschine Kurzfristig lieferbar
5-Achs Bearbeitungszentrum in T-Fahrständerbauweise für Fräs- und Drehbearbeitung

X-Achse

1.600 mm

Y-Achse

1.300 mm

Z-Achse

1.200 mm

Tischgröße

∅ 1.250 mm

Ausstattung

  • Heidenhain TNC 640 HSCI Steuerung
  • Fräs- und Drehtisch mit Torqueantrieb Ø 1.250 mm (C-Achse) - 500 U/min
  • Stufenloser NC-Schwenkkopf mit Torqueantrieb und hydr. Klemmung (B-Achse)
  • Direktmesssystem in allen linearen Achsen mit Sperrluft
  • Werkzeugwechsler 120-fach
  • Innere Kühlmittelzuführung 70 bar mit Papierbandfilter
  • Späneförderer
  • Heidenhain KinematisOpt. + Betriebsart 3
  • Drehzahl 30 - 12.000 U/min / HSK 100

Downloads

Spezifikation THC 16 MULTIPROCESS Layout THC 16 MULTIPROCESS

Die Baureihe im Überblick T MULTIPROCESS-Serie

5-Achs Bearbeitungszentrum in T-Fahrständerbauweise für Fräs- und Drehbearbeitung

Dreh- und Fräszentrum für Komplettbearbeitung

Typ X-Achse Y-Achse Z-Achse Tischgröße
T12 1.200 mm 1.100 mm 1.000 mm ∅ 1.000 mm
T16 1.600 mm 1.300 mm 1.200 mm ∅ 1.250 mm
T22 2.200 mm 1.600 mm 1.500 mm ∅ 1.600 mm
T30 3.000 mm 2.000 mm 1.700 mm ∅ 1.800 mm
T36 3.600 mm 2.300 mm 1.900 mm ∅ 2.200 mm
kurzfristig lieferbar vordisponiert
